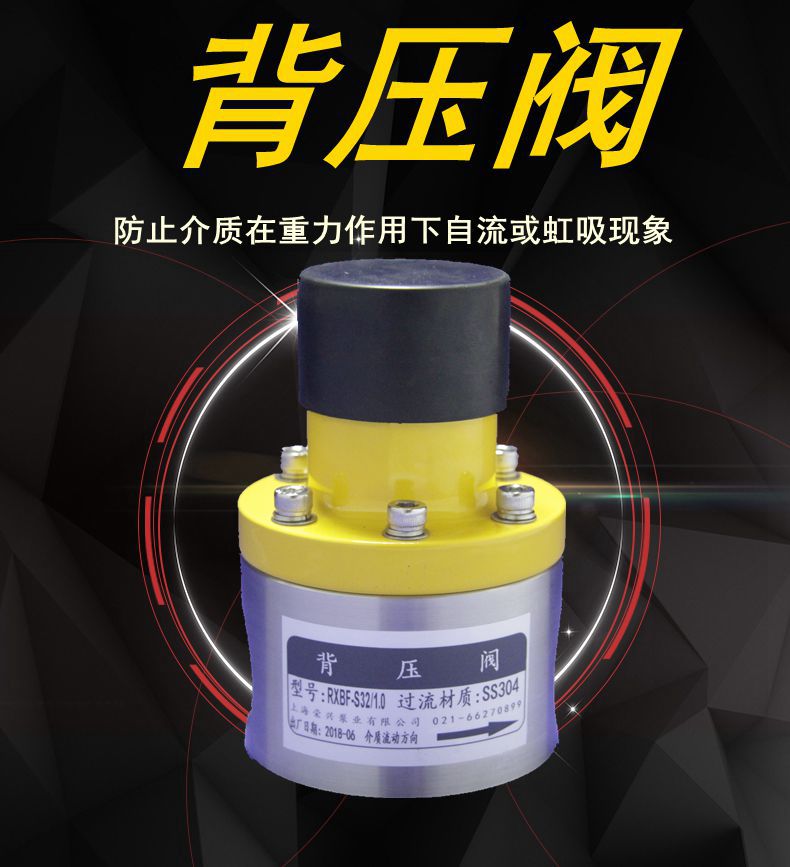

：用于防止液体在重力作用下自流或虹吸现象，此时背压阀能消减由于虹吸产生的流量及压力的波动。
设计特点 DESIGN FEATURES
•弹簧膜片式结构，压力可调（调压范围见参数表）
•接触介质部分只有下阀体和膜片，下阀体和膜片密封处加工有密封筋，密封效果好，灵敏度高
•常规膜片采用EPDM衬四氟形式，做夹布加工，密封效果好，使用寿命高；纯四氟膜片耐温高、耐腐蚀性强
适用范围 TYPICAL APPLICATIONS
•化工、水处理、实验室
•腐蚀性液体、普通气体
特性参数:
•可调节压力0-0.3MPa，0-1.0MPa（详见参数表）
•安全测试压力： 1.5 倍的最大输入压力
•适用温度:普通膜片-5℃至+80℃；四氟膜片：-5℃至+120℃
材质:
•下阀体材质：PVC、SS304、SS316L、PTFE、PVDF、PP、碳钢等（可按要求定做）
•膜片材质：EPDM衬四氟（复合膜片）、PTFE（聚四氟乙烯）
•上阀体材质：PVC、碳钢（镀镍处理、发黑处理）、304不锈钢、316L不锈钢
购买背压阀时，请提供以下数据：
1、 背压阀的口径
2、 压力调节范围
3、 需要什么材质的（我公司生产的常规材质有：PVC，304不锈钢，316L不锈钢，如需要其他材质的请特殊说明） 。最好能同时告知输送的介质、温度和流量
|

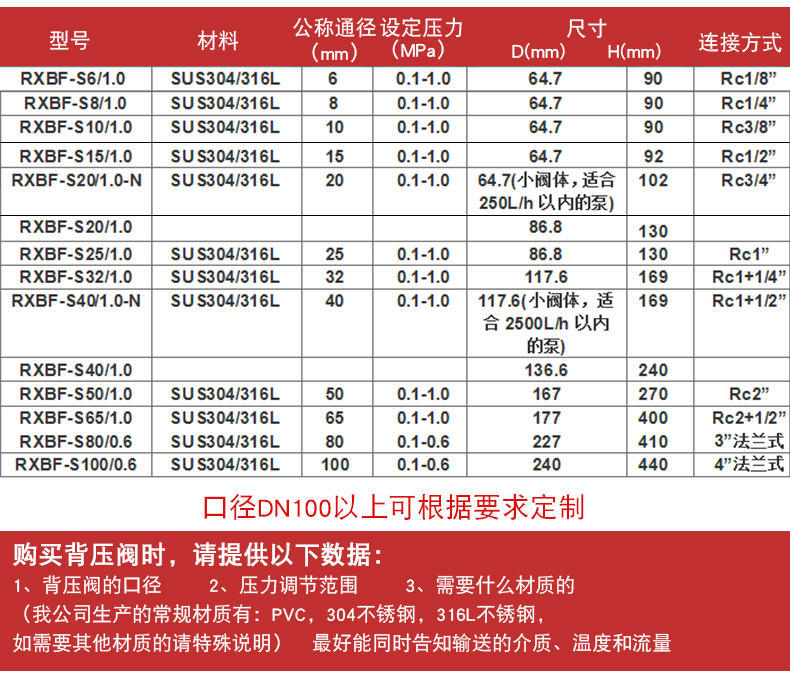

规格型号 |
材质 |
公称通径（mm） |
设定压力（MPa） |
尺寸 |
连接方式 |
背压阀结构图 | ||
|
下阀体直径（mm） |
总高(mm) |
|||||||
|
RXBF-P6/1.0 |
PVC |
6 |
0.1-1.0 |
64.7 |
82 |
Rc1/8” |
 |
|
|
RXBF-P8/1.0 |
PVC |
8 |
0.1-1.0 |
64.7 |
87 |
Rc1/4” |
||
|
RXBF-P10/1.0 |
PVC |
10 |
0.1-1.0 |
64.7 |
89 |
Rc3/8” |
||
|
RXBF-P15/1.0 |
PVC |
15 |
0.1-1.0 |
64.7 |
94 |
Rc1/2” |
||
|
RXBF-P20/1.0-65 |
PVC |
20 |
0.1-1.0 |
64.7(小阀体，适合250L/h以内的泵) |
104 |
Rc3/4” |
||
| RXBF-P20/1.0 |
87 |
123 |
||||||
|
RXBF-P25/1.0 |
PVC |
25 |
0.1-1.0 |
87 |
128 |
Rc1” |
||
|
RXBF-P32/1.0 |
PVC |
32 |
0.1-1.0 |
117 |
175 |
Rc1+1/4” |
||
|
RXBF-P40/1.0-N |
PVC |
40 |
0.1-1.0 |
117(小阀体，适合2500L/h以内的泵) |
185 |
Rc1+1/2” |
||
| RXBF-P40/1.0 | 137 | 240 | ||||||
|
RXBF-P50/1.0 |
PVC |
50 |
0.1-1.0 |
167 |
260 |
Rc2” |
||
|
RXBF-P65/1.0 |
PVC |
65 |
0.1-1.0 |
177 |
325 |
Rc2+1/2” |
||
|
RXBF-P80/0.6 |
PVC |
80 |
0.1-0.6 |
230 |
420 |
Rc3” |
||
|
RXBF-P100/0.6 |
PVC |
100 |
0.1-0.6 |
250 |
430 |
Rc4” |
||
|
RXBF-S6/1.0 |
SUS304/316 |
6 |
0.1-1.0 |
64.7 |
82 |
Rc1/8” |
||
|
RXBF-S8/1.0 |
SUS304/316 |
8 |
0.1-1.0 |
64.7 |
87 |
Rc1/4” |
||
|
RXBF-S10/1.0 |
SUS304/316 |
10 |
0.1-1.0 |
64.7 |
89 |
Rc3/8” |
||
|
RXBF-S15/1.0 |
SUS304/316 |
15 |
0.1-1.0 |
64.7 |
94 |
Rc1/2” |
||
|
RXBF-S20/1.0-65 |
SUS304/316 |
20 |
0.1-1.0 |
64.7(小阀体，适合250L/h以内的泵) |
104 |
Rc3/4” |
||
| RXBF-S20/1.0 | 87 |
123 |
||||||
|
RXBF-S25/1.0 |
SUS304/316 |
25 |
0.1-1.0 |
87 |
128 |
Rc1” |
||
|
RXBF-S32/1.0 |
SUS304/316 |
32 |
0.1-1.0 |
117 |
175 |
Rc1+1/4” |
||
|
RXBF-S40/1.0-N |
SUS304/316 |
40 |
0.1-1.0 |
117 |
185 |
Rc1+1/2” |
||
| RXBF-S40/1.0 | 137 | 240 | ||||||
|
RXBF-S50/1.0 |
SUS304/316 |
50 |
0.1-1.0 |
167 |
260 |
Rc2” |
||
|
RXBF-S65/1.0 |
SUS304/316 |
65 |
0.1-1.0 |
177 |
325 |
Rc2+1/2” |
||
|
RXBF-S80/0.6 |
SUS304/316 |
80 |
0.1-0.6 |
225 |
420 |
Rc3”法兰式 |
||
|
RXBF-S100/0.6 |
SUS304/316 |
100 |
0.1-0.6 |
240 |
430 |
4”法兰式 |
||
|
口径DN100以上可根据要求定做 |
||||||||
